一、ABB公司介绍

北京ABB电气传动系统有限公司成立于1994年，是ABB集团在中国的交直流传动产品生产厂商。ABB的传动产品用于从0.12kW至100,000kW的电机调速，广泛应用于冶金、造纸、石油天然气、风力发电、纺织、橡胶塑料等众多行业。在金属轧机、起重机、石油钻机、压缩机、挤出机、拉丝机、风机、泵类等应用中，传动设备及可编程控制器都起着提高精度控制、实现高效节能的重要作用。

随着公司生产能力的不断扩大，生产管理、工艺装备与质量控制等方面的不断提高，ABB传动公司不仅面向中国市场供应传动及可编程控制器产品，而且向亚洲市场出口标准传动，并提供相应的支持与服务。

通过始终如一的不断努力，ABB传动公司不仅拥有认真敬业、充满活力、不断创新的员工团队，而且建立了由系统集成商与分销商组成的遍及全国有效运转的渠道销售网络，以及专业的传动服务中心网络。在中国，ABB传动公司旨在为客户提供最优的传动及可编程控制器产品及服务。

ABB是全球电力和自动化技术领域的领导企业，致力于为工业、能源、电力、交通和建筑行业客户提供解决方案，帮助客户提高生产效率和能源效率，同时降低对环境的不良影响。ABB集团的业务遍布全球100多个国家，拥有15万名员工，2013年销售收入约为420亿美元。

ABB集团是全球500强企业之一，总部位于瑞士苏黎世，在苏黎世、斯德哥尔摩和纽约证券交易所上市交易。ABB由两家拥有100多年历史的企业－瑞典的阿西亚公司（ASEA）和瑞士的布朗勃法瑞公司（BBC Brown Boveri）在1988年合并而成。

ABB与中国的关系可以追溯到上个世纪初的1907年。当时ABB向中国提供了第一台蒸汽锅炉。1974年ABB在香港设立中国业务部，1979年在北京设立办事处。1992年，ABB在厦门投资建立了第一家合资企业。1994年ABB将中国总部迁至北京，并于1995年正式注册了投资性控股公司— ABB（中国）有限公司。经过多年的快速发展，ABB迄今在中国已拥有37家企业、在109个城市设有销售与服务分公司及办事处，拥有研发、生产、工程、销售与服务全方位业务，员工人数约1.9万名。2013年ABB在中国的销售收入超过56亿美元，保持ABB集团全球第二大市场的地位。

ABB坚持“在中国，为中国和世界”的发展战略，推动技术研发的本土化，通过持续投入和优化研发布局不断提高本土研发与创新能力。ABB在中国的研发实力与成果得到外界充分肯定。2013年，ABB荣获瑞士商业大奖“年度创新奖”；在《环球科学》2013年度创新榜中，ABB集团中国研究院被评选为“2013年度最具影响力十大研发中心”。

ABB在中国参与了众多国家重点项目的建设，如南水北调工程、西电东送项目、青藏铁路、北京奥运场馆项目、首都国际机场改扩建项目、变电站项目、北京人民大会堂配电项目以及上海世博会的众多项目等。此外，ABB为国内的多个高铁线路和北京、上海和广州等众多城市的轨道交通项目；为上海-大众、上海通用汽车、宝马集团等全球著名汽车制造厂商；宝钢、沙钢等钢铁、金属客户；万国数据中心等各行各业客户的项目提供了可靠的电力或自动化技术解决方案。尤其在特高压直流输电领域，ABB先后参与了向家坝-上海、糯扎渡-广东、锦屏-苏南、哈密-郑州、溪洛渡-浙江金华等±800千伏特高压输电工程建设。其中，已经于2014年投入运营的哈密-郑州±800千伏特高压直流输电线路，是目前世界上电压等级最高、输送容量最大、输电距离最长的特高压直流项目。ABB还携手深圳比亚迪戴姆勒新技术公司在未来6年内打造电动汽车快速充电网络，共同支持我国可持续城市交通的发展。

ABB积极履行企业社会责任，关注和参与中国慈善、教育与环保事业。多年来，ABB集团董事长、首席执行官和执行委员会成员是北京、上海、重庆、广东的市长和省长咨询顾问，为推动中国的经济发展建设，积极向各省市领导提出前瞻性建议和策划意见。ABB荣获多个企业社会责任方面的奖项，如：“2013中国绿公司百强榜”外资企业类前三名、“2012世界500强企业在华贡献排行榜”年度最佳企业、2013年度中国低碳典范、最佳环保贡献企业等。

公司文化

商业原则：相互尊重、勇担责任、坚定不移

使命：我们提供的产品、服务与专业技术用于技术调试，使其实现节能，改善环境，提高客户机械设备在生命周期内的性能与精度，有效延长使用寿命。

愿景：在国内传动业，我们要成为更受欢迎的合作伙伴，成为市场领先者与技术领导者，成为传动与PLC整体解决方案的提供者，成为更具吸引力的雇主。

业务概览

培训中心

北京ABB传动培训中心隶属于ABB电气传动系统有限公司，是ABB全球培训网络中重要的一员。培训中心于2008年6月10日正式落成，占地面积约580平方米，是中国地区唯一经ABB正式授权的传动及PLC产品培训机构，面向ABB员工、服务伙伴和最终用户等客户群体，开展ABB传动产品的相关培训课程，旨在普及和提高客户群体对ABB传动及PLC产品的理解和应用能力。培训中心自成立以来，已将ABB传动产品的全球标准课程和用户定制课程带给国内外的客户，涉及冶金、化工、水处理、矿山、电力、石油、纺织、造纸、水泥、起重、风电以及其它等十几个行业，并与来自各个工业领域的学员分享ABB传动及PLC的先进技术，以确保用户获得更大的绩效水平。良好的环境，完善的设施，专业的培训队伍，培训中心真诚的欢迎大家参加ABB传动培训课程，在分享知识的同时获得进步，在进步中实现更大的效益，与ABB共同发展。

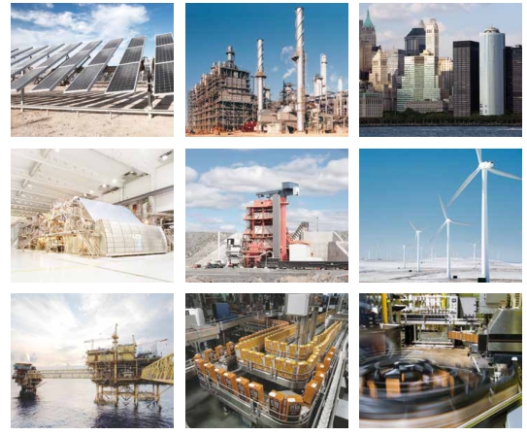

工业与应用

重工行业

■金属                           ■水和水处理

Metals                           Water & Waste Water

■矿山                           ■建材

Mining                           Construction Materials

■造纸                           ■电力

Pulp & Paper                     Power

■起重机                         ■船舶

Cranes                         Marine

■石油和钻机                     ■新能源

Oil & Drilling                 Renewable Energy

■石化

Petrol-Chemical

轻工行业

■纺织                           ■橡胶塑料

Textile                        Plastic & Rubber

■暖通空调                       ■ 节能环保

HVAC                             Environmental Conservation

■物流仓储                       ■食品饮料

Logistics & Storage              Food & Beverage

■通用设备                       ■印刷包装

General Equipment                Printing & Packing

■专用设备                       ■金属制品及加工

Special Equipment                Metalworking

■建筑

Buildings

销售渠道网络

北京ABB电气传动系统有限公司经过十多年的努力，创建了覆盖全国51个城市的间接销售渠道网络；并通过渠道伙伴在ABB传动统一战略和销售政策的指导下,进一步拓展成遍及全国的更加贴近市场、服务客户的服务网络。渠道伙伴类型包括分销商及系统集成商，他们已经成为ABB传动产品及应用系统的主要供应商。

卓越的服务

北京ABB电气传动系统有限公司以其高效的组织结构,专业的服务团队,全球化的服务资源为依托,秉承准确,及时,专业的服务理念,长期以来为客户提供优质服务,赢得了客户的广泛赞誉和信任,卓越的服务是ABB传动产品赢得市场的关键因素之一。

强大的服务团队

ABB传动服务团队涵盖了服务销售,服务产品研发,服务项目管理,备件物流, 技术支持和客户培训等几乎所有服务相关的职能。其中技术支持又细分为现场服务,热线支持和维修维护,为客户提供全方位的产品咨询,调试,维修维护和升级服务。至今,ABB传动服务部门共拥有110余人规模的团队,分布在北京,上海,广州, 成都,西安,沈阳,武汉,乌鲁木齐等地,并在不断的发展壮大中。ABB传动自身强大的技术支持和专业售后服务团队是客户信赖的最终保证。

完善的服务网络

广泛完善的服务网络是ABB传动服务的优势所在。目前,ABB传动已经有150余家授权的售后服务站分布在全国49个大中型城市,通过地域上的有效覆盖,竭诚为客户就近提供联保联修服务。

同时,北京ABB电气传动系统有限公司作为ABB传动在全球的主要工厂和唯一授权的北亚区区域服务中心,服务范围由中国向北亚、东北亚地区辐射,满足国内外客户在本区域内的服务需求;并且利用全球的ABB传动服务资源,快速响应国内客户在全球其他地区的服务要求,成为客户打开国际市场的强有力保障。

多元化的服务平台

Business Online是ABB的电子商务平台,客户可以随时随地利用互联网方便的查询和订购ABB产品和备件。DriveHelp是为ABB授权服务伙伴打造的一款便捷的电子服务平台,服务伙伴通过互联网申请,协调,跟踪现场和维修服务,提高了工作效率,缩短了服务的响应时间。

客户可以通过365x24小时的热线电话4008108885和电子邮箱

drive.service@cn.abb.com,随时获得ABB工程师的技术支持,包括产品选型, 售后技术咨询,购买及服务渠道查询等。

助力节能增效

增效节能是全球应对气候变化和能源危机的经济有效的手段。国际能源署预测，未来20年里，增效节能的减排潜力远超其他所有方式的总和。但是，增效节能长期以来一直被人们忽视。2008年，全球在清洁能源方面的投入高达1120亿美元，但是只有18亿美元用于改善增效节能。

在中国，ABB一直通过高能效的技术与解决方案，支持各行业用户提高能源使用效率、降低排放，并为用户带来显著收益。其中ABB变频器能效表现显著。

当前，大多数电机以固定速度运转，使用变频器，可以实时控制电机的转速，以匹配需求的输出去传动负载。如果为中国工业领域的所有电机配备上变频器，将每年节省1300亿度电，相当于20座1000兆瓦发电站的一年发电量。截至2013年底，ABB传动产品已为国内客户节电达2,010亿千瓦时，相当于北京市两年多的用电量。

ABB已开发出来一个非常简单的节能审计过程，可帮助客户清晰识别节能与二氧化碳减排结果；估计投资回报时间；对当前预防性维护计划进行审查，从而为最终用户提供可节省电能的真凭实据。目前，ABB传动公司已经与部分节能服务公司配合，进行合同能源管理项目，期待与更多的节能服务公司合作。

员工发展

多年来，公司注重本地人才的培养，关注员工的个人发展、职业规划、文化融合以及全球视野。公司将员工视为财富，并努力营造一个ABB环境，鼓励员工团队和作和培养积极参与的意识，支持员工不断学习新知识和新技能。公司为员工提供了良好的学习机会，包括在国内外举行的专业技术培训、管理培训、英语技能培训等，为员工创造一个广阔的发展空间。

此外，公司将保障员工职业健康与安全作为企业持续发展的永恒主题。公司于1996年通过了环境管理体系认证，是北京第三家通过环境管理体系认证的公司。2005年公司获得了职业健康安全管理体系认证证书。EMS和OHSAS体系运行以来，公司以遵守国家职业健康安全法规为准则，以保障员工的安全健康为宗旨，通过不断改进设备，开展安全监督检查和各项安全活动，加强员工的安全意识和安全知识培训等措施，努力提升安全文化，营造了舒适、安全的工作氛围。
用电力与效率创造美好世界

ABB位居全球500强，是电力和自动化技术领域的领导企业，集团总部位于瑞士苏黎世。ABB致力于帮助电力、工业、交通和基础设施等领域客户提高业绩，同时降低对环境的影响。ABB集团业务遍布全球100多个国家，拥有14.5万名员工。

ABB在中国拥有研发、制造、销售和工程服务等全方位的业务活动。截止到2014年，拥有员工1.9万名，37家本地企业和遍布全国109个城市的销售与服务网络。2013年，ABB在华80%以上的销售源自本地制造产品。同年，11家ABB本地企业跻身“中国电气100强”，连续十年位居上榜企业总数冠军。秉持“在中国，为中国、为世界”的理念，ABB将继续致力于全价值链的本土化。

ABB倡导以智能技术实现可持续发展的“智慧跨越”，支持国家经济转型和产业升级。智能技术是指基于计算机技术、自动控制技术、智能系统方法、传感信息处理等科学与技术，对信息进行获取、传输、处理、优化、控制和组织，并完成系统集成。

ABB愿与各方合作伙伴携手，共同致力于在智能电网与城市、智能制造与生产以及智能家居与楼宇三个核心领域取得进步，用电力与效率创造美好世界。

ABB 价值观

恪守安全与诚信准则 Safety & Integrity

确保客户与质量优先 Customer focus & Quality

追求创新与效率并重 Innovation & Speed

强化责任与绩效机制 Ownership & Performance

营造合作与互信文化 Collaboration & Trust

二、ABB公司资质

 三、格兰富公司介绍

格兰富是全球泵业的领导者之一，其年生产量每年近1600万台。用于供热空调的循环泵，用于工业、供水及污水处理的离心泵和计量泵是其主要的产品。今天，格兰富已经是世界上最大的循环泵生产制造厂，此类泵产品覆盖了大约全世界50%的市场。

1.基本信息

外文名称：GRUNDFOS

公司名称：丹麦格兰富公司

总部地点：丹麦边昂布市

成立时间：1945年

经营范围：泵类产品

公司性质：私营

2.公司情况

2.1全球扩张

格兰富集团已在全球45个国家拥有82家分公司。此外，许多国家的大量分销商也在销售着格兰富的产品。

2.2公司历史

格兰富由已故保罗·杜·耶森先生于1945年创建。最初，他为他的公司命名为"边昂布压铸机械厂"，数次易名后，直到1967年公司才使用现行的"格兰富"(GRUNDFOS)。1978年，保罗·杜·耶森的儿子尼尔森·杜·耶森接替了他父亲集团总裁的职务，并于2003年成为董事会主席。

2.3集团管理

格兰富管理集团(Grundfos Group Management)位于丹麦边昂布市，并编组为格兰富管理公司(Grundfos Management A/S)。其成员组成如下:

- Carsten Bjerg，集团总裁

- Carlo Prola，执行副总裁

- Søren Ø. Sørensen，执行副总裁

- Lars Aagaard，执行副总裁

- Heine Dalsgaard，执行副总裁

2.4价值理念

格兰富的价值理念概括为:责任-远见-创新。我们因自身的责任感、远见及专注于创造前所未有的解决方案和理念，而成为全球领先的水泵制造商。

2.5创新与研发

格兰富为了保持其领先地位，将公司重点放在科研和发展中。2007年，格兰富集团在这方面共投资了6.28亿丹麦克朗。

位于边昂布的格兰富业务发展中心(BDC)致力于不断扩大公司现有业务领域和提高产品质量，例如让水泵更加节能。

除了现有业务领域，格兰富开发的新业务领域都采用有关可持续性的工艺和技术。

2.6工作和人文环境

为确保员工能胜任工作并激发员工的积极性，格兰富非常重视员工培训。领导和项目负责人教育，专业培训及高水平的培训活动就足以证明这点。员工会在位于边昂布的保罗·杜·耶森学院、格兰富培训中心、工业学校或其他教育学院参加培训课程。

每年，公司管理层会与人事部门一起进行一次人才评估。这些有潜力的员工将在一至五年内承担更广泛或更重大的工作。管理层会特别关注这些员工未来的发展，对所有员工进行强制的年度发展评估，以确保他们有机会更专业地发展自己，从而成为合格的领导者。

格兰富在娱乐方面，为员工提供一系列体育活动和业余爱好 - 例如健身中心和多种文化节目。同时，格兰富还举行一些大型的员工活动，比如每年的圣诞节庆活动以及每四年举办一场的"国际性体育比赛"，让来自世界各地格兰富公司的参赛员工聚集在集团总部边昂布，在各个不同体育项目中竞技比赛。

2.7质量证书

1989年，格兰富公司成为世界上第一家被授予国际ISO9001标准质量证书的泵类产品制造商。在1991年，格兰富德国公司也通过了这一标准的质量体系认证，在之后的几年中，其他一些格兰富公司也先后获得了该项证书。格兰富生产公司也都通过了ISO9002生产质量保证体系。

2.8环保证书

格兰富所有的生产公司都被授予ISO14001和欧共体EMAS(后者只针对在欧洲的公司)的国际环保标准证书。另外几家公司，包括丹麦生产公司，都已经通过了为了工作环境而制定的ISO18001标准认证。

2.9荣誉及奖状

多年来，格兰富获得了大量的荣誉和奖状。以下列出所获的一些重要奖项:

- 2011年，格兰富苏州被评为"优秀供应商"。

- 2009年，格兰富水泵被水务行业协会评为"最具成长企业品牌"。

- 2006年，格兰富集团的丹麦生产公司获得EFQM卓越奖。这是欧洲质量管理基金会，这一联合组织颁发给凡采用"业务创优"模式的公司。同时，格兰富还得到两个特别奖项:"企业社会责任"和"员工开发与参与"奖。

- 2005年，格兰富被评为欧洲地区100家最佳工作场所之一。

3.基本内容

3.1水泵产品

除了泵产品，格兰富还生产泵类产品所需的电机，并为适应不同的商业需求生产数量可观的电机。此外，格兰富还生产泵类产品及泵系统控制装置中的先进电子设备。同时，公司也推出了新产品BioBooster和NoNox。

3.2格兰富循环泵

(1) Alpha+ UPS，UP 100系列循环泵，屏蔽转子型

(2) Comfort UP-N，UP(S)-B 100系列循环泵，屏蔽转子型

(3) UPS 200系列循环泵，屏蔽转子型

(4) Magna UPE 2000系列循环泵，屏蔽转子型

(5) TP系列循环泵，紧联接型

3.3格兰富离心泵

(1) SPK，CHK，MTH，CRK，MTR，MTA系列多级浸入式离心泵

(2) SPKE，CRKE系列多级浸入式离心泵-电子控制

(3) CHI，CHIU系列多级离心泵

(4) CHIE系列多级离心泵-电子控制

(5) CR，CRN系列多级离心泵

(6) CR，CRN系列高压型多级离心泵

(7) CRT系列多级离心泵

(8) CV，CPV，CPH系列多级离心泵

(9) CRE，CRIE，CRNE系列多级离心泵-电子控制

(10)CH，CHN系列多级自吸离心泵

(11)MQ系列多级自吸离心泵

(12)CHV系列多级离心泵

3.4格兰富计量泵

(1) DME，DMS系列数字式隔膜计量泵

(2) DMM系列机械隔膜计量泵

3.5格兰富卫生泵

(1) Euro-HYGIA系列单级端吸式卫生泵

(2) Contra系列单级或多级端吸式卫生泵

(3) SIPLA单级自吸式侧流道卫生泵

(4) Maxa和Maxana系列端吸式流程泵

3.6格兰富增压系统

(1) Hydro 2000全套增压系统

(2) BM，BMB-4", 6", 8"增压组泵

(3) BME，BMET高压增压组合泵

(4) BMEX增压系统设计用于海水反渗透(SWRO)系统的能量回收

(5) CHV增压系统六、格兰富潜水泵

3.7格兰富深井潜水泵

(1) SQ，SQE系列- 3"深井潜水泵

(2) SPA，SP，SP-G系列- 4" 6" 8" 10" 12"深井潜水泵

(3) MS电机- 全不锈钢材质4" 和 6" 潜水电机

(4) MMS电机- 全系列6", 8", 10", 12" 可重绕潜水电机

3.8格兰富潜水排污泵

KP，AP，AP35B，AP50B不锈钢系列排水、排污泵

3.9应用范围

循环泵被用于诸如家庭、办公室及宾馆大厦等建筑的供暖，通风及空调系统中。工业用泵主要用于包括工厂流程及设施维护中，以及各种OEM(原始设备制造)产品的配套设备。在供水和污水领域，格兰富全系列可靠性高的多种泵型可用于诸如灌溉、园艺、高尔夫球场、市政工程、生活及工业供水、污水处理等方面。格兰富也生产在水处理及其相关领域中用于计量作用的泵。

四、格兰富CR 泵系列介绍

1.概述

基本 CR 泵系列可以用于几乎所有工业解决方案中，应用范围广。我们的模块化方式更是提高了该系列泵的适用广度。

基本 CR 泵系列有四种材质：铸铁+304不锈钢型，全304不锈钢型，全316不锈钢型和全钛型。 该系列泵有11种型号，可产生高达50巴的压力，轴密封件、橡胶材料和供电电压具有多种选择。

可针对使用目的和特定要求，可提供多种客户化产品以满足客户需求。

2.应用范围

CR 泵提供完整解决方案，因此格兰富泵可以为工业和家用等各种应用带来便利。 其适用范围包括：

◆水处理系统              ◆清洗和清洁系统          ◆海水系统

◆酸碱的输送              ◆超滤系统                ◆反渗透系统

◆游泳池，浴室

3.特点与益处

◆可靠性                  ◆高效                    ◆服务简便

◆节省空间                ◆适用于轻度腐蚀液体      ◆抗腐蚀力强

◆增压的单泵解决方案

4.优势

更卓越的可靠性

能源效率

可靠性和性能

5.内在精髓

> 格兰富电机

格兰富自己制造电机以确保泵组的性能最优化。MG电机特别低噪音且高效率。它们还有内置变频器，自动调节的MGE电机。

> 集装式轴封

特别设计的集装式轴封增加泵组的可靠性，确保安全运行，而且确保服务简便。

> 轴封方案

集装式轴封有多种材料形式供选择以适用不同用途。还可提供外冲洗轴封，双轴封和电磁驱动。输送介质的温度从-40℃至+180℃。

> 接口选择

格兰富CR系列有多种接口形式，以适应各类系统。

> 干转传感器

格兰富的专利产品-Liq Tec系统可消除由于干转引起的故障危险。如果泵中无输送介质，Liq Tec将立即让泵组停机。

> 优异的水力性能

艺术化的水力设计和精确的制造工艺使泵的效率最大化。

> 长寿命轴承

由于采用强耐磨材料，格兰富CR泵的轴承特别长寿命，而且有多种选择以适用苛刻的介质。

> 材料选择

CR泵系列可提供四种材料形式：钛合金，AISI316不锈钢，AISI304不锈钢，AISI304不锈钢/铸铁。

> 宽广的规格范围

CR泵系列有11个流量规格和数百种压力规格，确保您总是能选择到恰好的泵型以满足工作要求。

6.可靠性

可靠性在现实生活中

CR泵由于其极高的可靠性而闻名，而且确实如此。CR泵的耐久性满足用户对高质量多级泵的各项要求。我们还增加了诸多独特的特点来确保极佳的可靠性：干转保护，独特的集装式轴封，和全钛合金泵型。

极端的应用条件需要极高的可靠性。一些特定的应用需要特殊的泵型。宽范围的标准型和用户化的CR泵意味着您总能找到恰当的泵，不管您的要求如何。

> 出众的干转保护

干转是泵产生故障的最常见原因，如泵中无液体，轴封和轴承几乎马上便被烧毁。

格兰富CR泵与众不同，作为数十年不断的创新成果，我们测试和选择了各类不同的材料以便为您找到最佳的可能解决方案。所以您选择的CR泵的轴封和轴承系统可承受极端的高温和长时期磨损。这可使泵在发生干转时的故障大为减少。

> 格兰富LiqTec：一天24小时监察液体状况

对需要完全避免干转的场合，格兰富LiqTec是一理想答案。LiqTec采用即插即用技术，可匹配于所有CR泵型。LiqTec连续地监察泵中有无液体，如没有，其将立即将泵停机。配用格兰富LiqTec，就如始终有个人在看着您的泵。

> 独特的集装式轴封

CR泵配用一种杰出的轴封。该轴封综合了标准轴封的各项优点，整个轴封组合成一精密的集装式结构，有着独特的优势。所有这些确保极好的可靠性。

该耐用的轴封是由能防止故障并延长寿命的高耐磨损材料制成。所有轴向移动已被消除以防止轴和橡胶件的磨损-传统轴封的典型问题。该集装式轴封是平衡型轴封，其对压力不敏感（可承受高压力）。

然而我们知道，即使最好的材料在实际应用中也不足以完全保证成功。所以格兰富的创新队伍始终致力于消除哪怕是很小的但却会对泵的可靠性产生不利影响的各种重要因素。在搬运，组装和服务时均需考虑这些因素。

> 操作安全且容易

该杰出的集装式结构确保轴封的零件从来不会被错误安装，弹簧从来不会被错误加载，而且敏感的摩擦面不会被碰伤和油污弄脏。所有这些因素是其它泵中导致轴封寿命缩短的常见原因。

该集装式结构还确保轴封在长期运转后需更换时能够快速更换。轴封所有部件组合在一起，使停工时间最短。自然地，这转化为大大节省您的成本。

> 加长联轴器使笨重的电机无需移动

停工期的最短化也是可靠运行的一部分。这是格兰富设法消除大型泵用户的主要麻烦的原因。现在，更换轴封时无需移动笨重的电机：CR系列独特的，创新的加长联轴器，对电机重量大于35kg的泵组在更换轴封时，电机可留在原位。

> 当常规泵不能满足时：钛合金CR泵

除去干转以外，介质的腐蚀是导致泵故障和缩短寿命的第二常见原因。高等级不锈钢使格兰富CR泵相当耐腐蚀，但对极端的应用需求，切实的可靠性要求需要采用钛合金。

CR泵是立式多级泵中唯一有全钛合金形式的泵产品。目前的经济可行性使钛合金可提供其他材料不能相比的可靠性。即使完全浸入盐水中十多年，只是在其表面有些污迹而已。

> 制造过程的可靠性

在格兰富，我们在制造过程中的各个方面执行严格的控制。不会留有任何质量隐患。我们的生产制造符合最严格的国际认证（ISO9001），而且采用严格的流程控制。

引人注目地，每一台CR泵在出厂前均经测试。它们将被测试水力性能，功率消耗，及承受静压。这些仔细的测试是确保所有泵均符合标准的仅有办法。

7.效率

降低实际成本

电耗是泵成本中最贵部分。这一简单的事实往往在比较泵和价格时被忽视，因此值得在此重提。

您可能仍会对泵的采购价格加上维护成本占泵生命周期内总成本少于15%而惊奇，显而易见地，这意味着电耗成本占去了其中的85%或更多。所以如果您想省钱，这是您应当考虑的。

成本效率的承诺

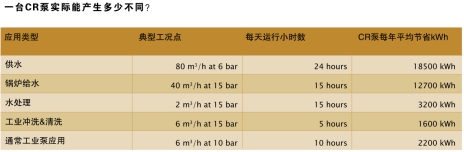

格兰富 CR 确实与众不同，您可参见下表找到您能节省多少电耗。

这些节省可持续一年又一年-您所拥有的每一台泵。当您累计总成本，您将发现您所拥有 CR 泵的低生命周期成本是无可匹敌的。

效率提高

寻求泵在整个运行范围的尽可能高效率会带来经济投入增加。CR泵各规格间的较小间隔允许您减小由于泵型选择偏大引起的效率下降。

通过将泵各规格的流量和所需压力的间隔最小化，您选择的泵总能尽可能地运行在其最优工况点。这可得到尽可能好的成本效益，CR泵家族确信可选择出恰当的泵以满足您的需求。

仔细的研究带来确实的改进

目前，泵的发展已使效率的提升空间不大。但格兰富总是迎接新的挑战，格兰富水力工程师们在泵的水力性能方面进行了艰苦的研究，并找到多个途径来提高CR泵的性能。

他们的发展工作已取得了坚实的成果：泵的效率提高了10%。这可将CR泵的电力消耗降低15~20%。当您的泵每天运行数小时，这些改进带来了真实的节省——年复一年。

所有的好事来自三个方面

泵的效率提高10%是一令人瞩目的成就，其不是一种单一的措施能达到的。采用了三项创新性的改进才创造了此总体效果。

（1）使由于泵内压差产生的内泄漏最小化。对 CR3 的测试表明叶轮和腔体之间的密封间隙仅为0.1mm，其导致5%的效率下降。导致此效率下降的原因很简单：当液体渗漏回泵腔时，原先作用在该部分液体上的能量便被浪费掉了。为使内部损失达到最小化，格兰富在腔体间采用浮动密封环，这可得当近乎完美的密封。

（2）扩大型叶轮设计确保叶轮的过流能力更强，从而减小涡流和磨擦损失。高精密度是决定成功的关键，所以格兰富对此非常注重。我们发展了高级专业激光焊接技术来确保无比的高精度。这一技术使梦想成真，允许将图纸完美地转换为实物。我们采用此技术为您制造拥有优异设计和结构的叶轮，瞄准达到完美的理论点。

（3）艺术化的生产技术保证最佳的可能结果，并使CR泵取得最终优势。在格兰富，我们发展自己的工具和流程以确保我们所得到的便是我们所想要的。我们从来不会采用不理想的方案用于泵的生产。贯穿于研究和发展阶段的精益求精，最终的结果是产品的几何尺寸和偏差近乎完美。

8.解决方案

坚固的泵用于苛刻的液体：格兰富CR泵系列的范围很宽，并可提供甚为特殊要求的多种用户化方案。

无数的变型

CR泵的范围在全球独一无二。现有11个泵规格，4种基本材料形式和近百万个的产品变型，CR泵系列有最为宽广的扩展和延伸范围。您可选择CR泵配电磁驱动，空气冷却轴封腔，双轴封等等。特殊的CR泵可提供高承压泵型，用于腐蚀性液体的泵型及其他许多。CR泵几乎可用于您要输送的任何液体。

CR系列泵适应各项挑战

◇侵蚀性或腐蚀性液体：海水，次氯酸盐，次氯酸，氯化铁，硝酸，铬酸

◇研磨性液体：硅酸盐，研磨性清洗液/脱脂液，磷酸盐

◇有毒或易爆液体：三氯乙烯，甲苯，汽油，乙醇，甲醇

◇高粘度液体：乙二醇，润滑油，植物油

◇硬性液体：油漆

◇结晶性液体：乙二醇添加剂，奈，糖产品（如右旋糖苷），盐

◇高压力：水处理，清洗/冲洗

◇极端温度：油，锅炉给水，冷冻液

格兰富 CRE ：完整的解决方案

变速电机增添决定性的筹码

竞赛在进行。为适应很多所需流量和压力要不时变化的场合， CR 泵可提供配用为满足当前条件连续调节泵性能的变速电机的泵型。即大家所知的 CRE 系列，这类泵结合了泵的先进技术，配用格兰富开发的高效率多功能变速电机。目前市场尚无同等产品。

复杂情况的智能解决方案

格兰富制造自己的电机。这意味着您可确保各项技术的完美匹配。最终的结果是可满足您各项需求的智能解决方案，即使在最复杂的流程精确地控制，并恰好输送所需的流量和压力。

您需要恒定压力吗？恒定压差？稳定PH值？特定温度？精确的定时运行？格兰富E-泵可满足您所有这些，甚至更多。

通讯选项

格兰富的E-方案允许您定义工业流程至最细小的环节。它们可被遥控和/或连接于您为完美地交互控制而选择的管理系统。CRE提供了独特的可能性：监测性能和读取性能结果及控制泵的性能。

最高效率

变速当然有诸多优点。由于它们能改变速度以适应需要，无论多与少。您从来不会花费能量用来产生您不需要的压力。电子控制电机还可为高效的格兰富浸入式泵增添优势，节省更多能量。自然地，这将使整个用户成本非常低。

可提供各种变型

完整的CR系列均可配装变速电机，意味着您可从CRE的优势中受益，不管您可能有什么其他要求。

简而言之，格兰富电机技术和泵专家的完美结合确保泵的最高效率。CRE泵是一总体好于部件组合的完美范例。

根据要求特殊设计

除了我们可组合现有CR范围内的元素和选项来为您制造恰当的泵型，如您有特殊的要求或特殊的设计，让我们知道，我们会尽力让您满意。

A.电机选项

CR的电机可提供不同形式以满足不同的电力供应，安装环境和/或输送液体本身。

·供电系统的频率和电压，及保护方法在全球的变化很大。

·您的安装环境可能为易爆，非常热和/或非常潮湿。特殊的情况还包括高海拔。

·输送介质可能需要特殊的电机形式。高或低粘度和/或高或低密度可能需要非标准电机规格。您还可能需要防爆电机。

B.轴封选项

有时极端的液体需要特别的方式。

·高温会伤害密封面，除非采取了预防措施。

·考虑安全因素，对侵蚀性，有毒或易爆液体可能需要采用特殊方式。

·由于结晶，硬化或极端腐蚀，液体可能会伤害轴封。

C.泵选项

CR泵的零件可处理大多数常见液体，且其压力可调整以适用多种要求。

·卧式安装如高度受到限制。

·入口条件不好意味着NPSH值必须调整以避免汽蚀。

·非常高压需要特殊解决方案。

·您可能需要特殊表面处理或认证。

D.接口选项

您可选择到不同接口形式的泵型以满足您的安装需要。涵盖了所有国际标准，且可提供用于最紧凑安装，高液体压力等等的特殊接口变型。

9.性能曲线和技术数据

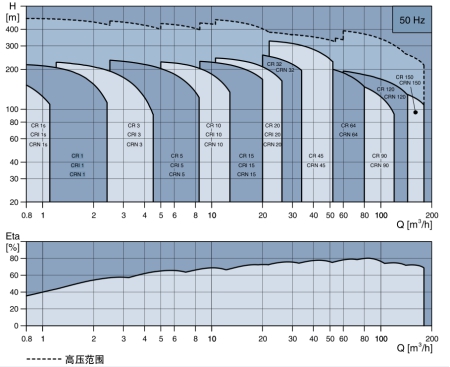

性能范围-CR CRI CRN

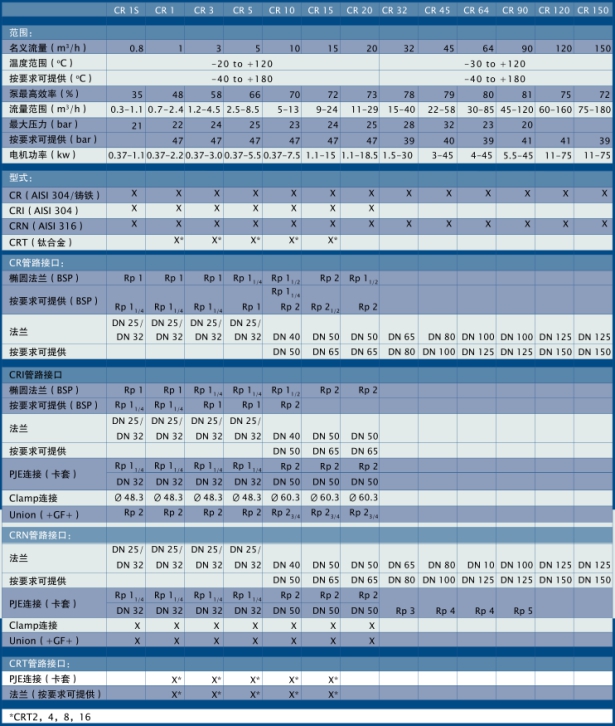

技术数据

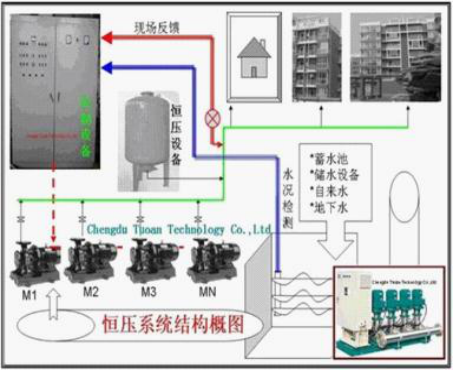

 五、变频控制系统技术简介（特点原理）

n 主要特点：

1) 节省电能，降低能源消耗，节约生产成本。

2) 提高电网功率因数，节省就地补偿装置，电网侧功率因数达到0.95以上。

3) 平滑启动，消除启动时的大电流冲击，启动时电机负载电流可限制在其额定电流的150%以内。

4) 减轻电机负载轴承等运动部件的磨损程度，延长其使用寿命。

5) 具有完善的保护和自保护功能，保证设备安全运行。

6) 设备故障率下降，可靠性提高，减少了备品备件消耗，降低了维修成本。

7) 通过内置的PID调节器或外加智能变送器配置不同工作状态下的传感器，可以达到自动跟踪、适时动态调节的目的。

8) 水泵变频控制系统一经安装调试完成，通电后它就会自动运行，无需人工调节控制，节省了人工支出。

9) 完善的运行指示和故障查询功能，方便设备管理人员的日常维护工作。

n 工作原理：

1. 轻载降压节电-任何利用交流感应电动机作为电力传动方式的生产机械，电动机的功率是按最大负荷期额定负荷选择的。而工作时绝大部分不能满载运行，电动机工作于满电压、满速度而负载很小，也会有很多时间空载运行，由电机负载设计和运行特性可以知道，电动机只有运行在满载时才是效率最高、功率因数COS￠最佳状况,轻载时降低，空载时甚至降到0.3以下，造成许多不必要的电能损耗。现在采用检测负载大小的方法，根据负载的减少，适当降低定子电压可以提高效率，这是因为当轻载、空载时定子电流有功分量很小，而主要是励磁的无功电流，因此COS￠很低，而空载损耗中占主要成份的是定子满电压的铁损耗，一点没有减少，所以效率很低。如果适当降低定子电压，见电机负载定子感应电势公式：

U1≈E1=4.44F1N1KN1￠m

其中: U1—定子每相绕组串联匝数；KN1由于轻载、空载时定子电流很小，可以忽略定子绕组的漏阻抗压降，所以U1≈E1，当其它条件不变时，降低定子电压U1，则￠m比例下降,也即励磁无功电流IM也成比例下降，这样定子电流中的无功分量减少了，COS￠就提高了，适当控制可以接近最佳值。另外，其它条件不变，定子铁耗：PFel= pFeIN ×(U1/ UIN)2。

其中：PFel—定子铁耗；PFeIN —定子额定铁耗；UIN —定子额定端电压。

可以看出，随着U1下降，PFel以平方比例迅速下降，这样轻载、空载时占主要损耗的铁耗大量减少，使电机负载运行效率大大提高，这就是轻载降压节电的道理。

2. 调速节能-根据风机及泵类机械的相似定理：

Q∝n；M∝n2；P∝n3；

其中：Q—流体的流量；n—风机、水泵的轴转速；M—轴转矩；P—轴功率

通常需要改变负载流量时，是用档板或阀门调节，这时输入功率变化不大，大量能量以压差的形式损耗在档板、阀门上了，不仅能耗大而且档板、阀门磨损易坏，噪声也大。由上面公式可见，只要改变n，测流量Q成比例变化，达到调节Q的目的，而轴功率可大大减少，如Q＇=1/2，则P＇=1/8×P，轴上功率仅为额定时的12.5%，还能节能（节电）80%以上，当然这是理想的，考其它因素，节能率要小些。另外，即使对于许多“恒转速”性质的机械，如活塞式空压机等，用调速改变负载，也有明显的节能效果，这是因为降速后（如用变频调速）电机负载和生产机械的多种损耗都随转速风速下降，效率都比机械方法有很大提高。

3. 软起动节能-通常感应电动机采用直接接入电网起动的方法，电动机的起动电流为额定时的5～7倍不仅损耗大，对电网冲击也大，机械磨损，振动都大，如果用变频调速起动，可以将起动电流限制到很小，如果满载起动，也只要比额定电流稍大就可以了，这样起动损耗大大降低，既不冲击电网，又不冲击机械。

4. 功率因数COS￠改善的好处-采用变频调速，由于变频节能系统中有直流电容器的隔离作用，使输入的功率因数接近于电动机的励磁无功电流由电容器提供，这样可以节省很大的一块电网容量，一般可节省30%左右，所以很多大型企业中大容量设备进行变频调速改造后，可以增加不少新设备而不需扩容。

以上所述的这些节电功能利用微电脑技术全集于通用型一体的节电控制器，即：INVT矢量变频节能系统 = 变频器 + 动态调功器 + 动态COS￠补偿器 + 软起动

节电控制器以每秒5000次监测负载电流，并用脉宽调制调压调频技术，以最新IGBT高频功率模块组成，具有67条操作主程序，50多条子程序，24种故障报警，9种保护功能，能在0.1秒内，在20~100%范围内迅速调节U值，以适应负载的快速变化，可以远程操作，安装和使用都很方便，根据不同负载及其变化量节能效果可达20~50%。

六、变频控制系统选型及配置

经贵司技术论证后对22KW水泵建议选型30KW变频控制柜实现闭环恒压供水控制，主要变频器选用ABB510系列，其他元器件选用施耐德品牌，确保系统的全时稳定运行。这样不仅可以保证按需供水，节约水源更节约电能；而且系统因软启动、自动运行、软停车及减少对电网及管网冲击带来的见解经济效益十分可观；

  七、综合效益

1、直观的节电效果

在进行全面的节电改造之后，用户可以从实际的电费开支减少中直接地得到实惠，降低了用户的经营成本。

2、隐含的经济效益

根据变频器原理可知，除了具有直观的节电效益之外，其对用电设备及线路的保护作用而使用电设备延长使用寿命，维护费用相应减少；同时亦减轻了主送电变压器的负担，增大了变压器的宽裕度，并增加了用户的负荷使用容量。

n 节能系统特点

A. 变频器界面为LED显示，设定参数丰富；键盘布局简洁、易于操作。

B. 变频器有过流、过压、过热、缺相等多种电子保护装置，并具有故障报警输出功能，可有效保护风机系统的正常运作；

C. 加装变频节能器后，风机电机负载具有软启动及变频调速功能，可有效降低系统的机械磨损，同时减轻管路负担。
