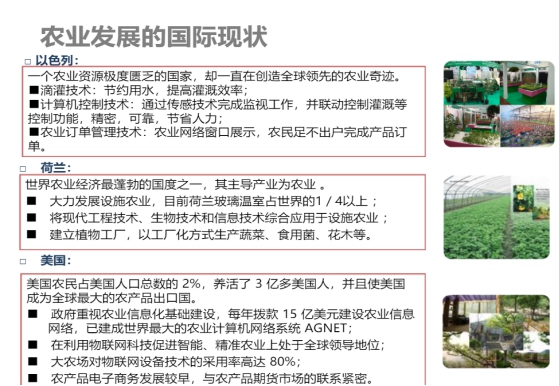

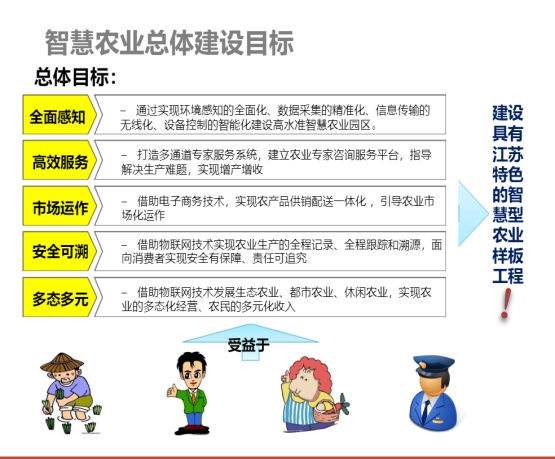

一、农业现状及建设目标

二、效益分析

三、技术方案

系统技术框架

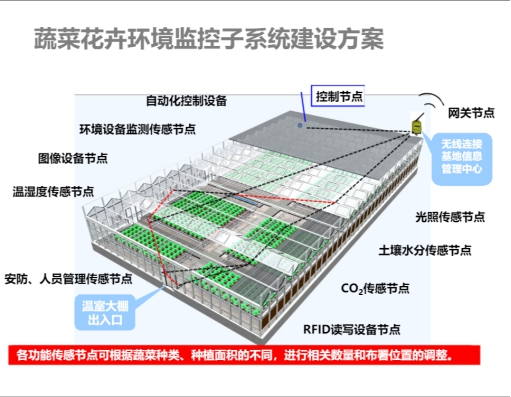

（一）传感层

1.温度

2.湿度

3.光照

4土壤水分

5.CO2浓度

6.图像采集

对接原有监控设备，将温棚图像连接至上位机，做可视化操作

传感层汇总：

主要作用是帮助大棚种植更加科学规范的管理，通过一些设施的安装，实现对于大棚内农作生长环境的监控，比如:温度、湿度、光照、土壤等通过对于这些数据的采集和分析，进而为科学规范的种植提供数据的支撑，帮助种植者更加准确的了解农作物的生长的需求！进而达到增产增收的目的！

大棚温湿度控制系统，将农作物的生长环境数据采集以后，通过传输的方式，将数据进行汇总，种植者可以在电脑就看了解到空气温度、空气湿度、土壤温度、土壤湿度、光照度、二氧化碳浓度、氧气浓度等。并可以自动生成曲线图，可以让用户更加直观的对比和分析，而且该系统还可以支持手机监控，手机端下载系统，可以直接在手机端随时随地了解农作物的生长环境！

（二）服务层

服务层将各项数据采集传至PLC端做集中处理，并连接上位机做到可远程监控、可远程操作、可视化操作，并将数据上传至云端，做到云端可监控，可操作，云端可智能调节。

种植不同的植被，根据采集端采集数据做智能调控，完成自动灌溉、自动施肥、自动喷药等自动化控制

（三）应用层

根据感知端数据采集，服务端端根据种植不同的植被，智能调控风机、遮阳帘、加湿帘、自动喷灌系统。进行温湿度控制，光照控制，自动灌溉，自动施肥，自动打药，一键智能化操作。

（四）配电箱要求

（1）配电箱、开关箱应有防雨措施，安装位置周围不应有杂物，便于操作。

（2）由总配电箱引至各分配电箱电源回路，采用铜芯导线架空或套钢管埋地敷设。

（3）开关箱漏电保护器的额定漏电动作应选用20mA,水泵及特别潮湿场所，漏电动作电流应选用15mA。

（4）配电箱、开关箱应统一编号，喷上危险标志

（5）作防雷接地的电气设备，必须同时做重复接地，同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网，所有接地电阻值≤4Ω

（6）保护零线不得装设开关或熔断器，其截面应不小于工作零线的截面。同时必须满足机械强度。

（7）每台设备使用各自专用的开关箱，实行“一机、一闸、一漏’制

（8）配电柜、开关箱的进线和出线口应设在箱体的下底面并进行密封处理，严禁设在箱体的上顶面、侧面、后面或门处。

（五）操作

重点：验电器（试电笔）随身带、周边杂物不忘甩、检修设备先锁盖、麻烦问题别乱来、警告在心安全在。

（1）电工作业必须穿戴好保护绝缘用品，高空作业必须佩戴安全带。

（2）做好安全防护措施，禁止带电作业

（3）定期检查线路与电气设备，电气元件是否良好，保证绝缘强度良好，设备停用后，配电箱电源断电拉闸即时上锁。

（4）修理电器时，必须断电，在所控制的开关上挂警告牌，分配电箱断电上锁。

（5）临时用电使用专用配电箱且安装漏电保护器，严禁在设备或开关进出口乱接线。
